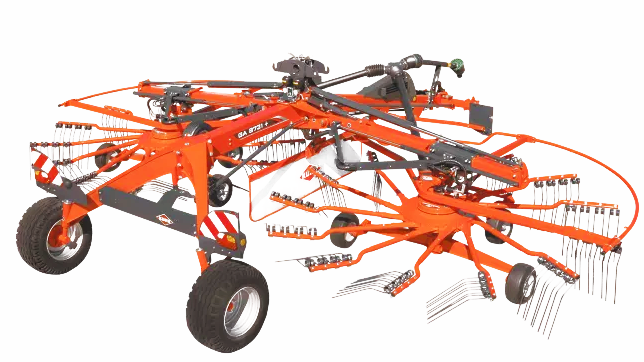

Прицепные валкообразователи с укладкой по центру серии GA KUHN


Основные характеристики

  • Гипер тангенциальное расположение граблин и новый способ крепления
  • Долговечный редуктор MasterDrive GIII
  • Безупречное копирование рельефа
  • Два варианта систем управления
  • Гидравлический привод на широкозахватных моделях
  • Рабочая ширина (м) 5,40-14,70
  • Транспортная ДхШхВ (м) (5,15-10,9)х(2,5-3)х(3,5-4)
  • Вес (кг) 1160-6100
  • Требуемая мощность трактора (кВт/л.с.) 30/40-85/115
Прицепные валкообразователи с укладкой по центру серии GA KUHN

Высокое содержание питательных веществ в корме всегда было значимым фактором для разработчиков валкообразователей. При проектировании валкообразователей КУН особенное внимание было уделено копированию рельефа почвы и чистому сгребанию корма. Специальная форма граблин обеспечивает высокую рабочую скорость, формирование ровных валков и большую надёжность. Ротор MASTER DRIVE с двойным редуктором способен работать с тяжелыми кормами, что увеличивает срок службы машины. Этот уникальный на рынке тип привода спроектирован для очень интенсивной работы, он повышает универсальность модельного ряда и его надёжность при небольших затратах на техобслуживание.

Отличительные особенности валкообразователей с центральным формированием валка:

  • Производительность валкообразователей с двойным ротором вдвое больше, чем у однороторных моделей. Формируемые валки идеально соответствуют параметрам современных пресс-подборщиков, кормоуборочных комбайнов и крупных прицепов-самопогрузчиков.
  • Разработаны для удобства эксплуатации

Расстояние между роторами остается постоянным вне зависимости от рельефа почвы. Валки имеют одинаковую ровную структуру, обеспечивающую максимальную аэрацию и идеальную вспушенность для последующей операции прессования. Роторы сконструированы таким образом, чтобы работать с большими объемами скошенной массы на высокой скорости. Скошенная масса оборачивается бережно и только один раз. Минимальные потери листьев, снижение риска загрязнения скошенной массы землей.

  GA 6501/GA 6501P GA 7501 GA 8121 GA 8731 GA 9531 GA 13131 GA 15131
Рабочая ширина валка (м) 5,40-6,40 6,85-7,45 7,40-8,00 7,70-8,60 8,40-9,30 8,40-12,50 9,50-14,70
Средняя ширина валка (м) 1,00-2,00 1,35-1,95 1,40-2,00 1,40-2,30 1,40-2,40 1,40-2,50
Сцепное устройство/категория 2-х точечное/кат.2 3-хточечное (Р) 2-х точечное/кат.2 Полунавесное, на шарнирных стойках/кат.2 и 3
Диаметр роторов (м) 2,65 3,25 3,5 3,65 4 3,2 3,65
Количество граблин на каждом роторе 10 11 12 13 15 Передние роторы 11 Задние роторы 12 Передние роторы 13 Задние роторы 15
Количество зубьев на каждой граблине 3 4
Транспортная ширина (м) 2,5 2,55 2,82 3
Минимальная транспортная высота (м) 3,5 3,54 3,7 4 3,82 3,95 4
Длина (м) 5,15 5,6 6 6,57 9,95 10,9
Вес (кг) 1260 (1160Р) 1590 1930 2250 2400 5150 6100
Требуемая мощность трактора (кВт/л.с.) 30/40 37/50 44/60 50/68 55/75 70/95 85/115
Развернуть все
Свернуть все
Гипер тангенциальное расположение граблин и новый способ крепления

Для быстрой сушки и оптимального подбора, валки должны быть равномерные и объёмные. Валкообразователи КУН имеют две характеристики, которые способствуют идеальному формированию валка:

  • Граблины образуют положительный угол вплоть до точки выхода валка,
  • Быстрый отвод граблины в последний момент до прохода над валком,
  • Эта специфика дополняется гипер тангенциальным расположением граблин изогнутой формы.
  • Ознакомьтесь с отличительными преимуществами!
  • Гипер тангенциальное расположение граблин значительно улучшает формирование валков:
  • валки получаются широкие и вспушенные,
  • корма укладываются наружу от ротора, то есть к валку,
  • лёгкая уборка кормов пресс-подборщиком или кормоуборочным комбайном с минимальными потерями,
  • сводится к минимуму риск выдергивания травы из сформированного валка,
  • высококачественное сгребание на высокой скорости благодаря небольшому расстоянию между граблинами.

Угол наклона граблин дает возможность более чистого, мягкого сгребания, даже тяжёлых и плотных кормов, при минимальном контакте с почвой. Зубья граблины изготовлены из обработанной стали для оптимального срока службы и повышенного сопротивления нагрузке. Система «плавающего» крепления и три большие спирали позволяют снизить риск износа.

Для обеспечения бесперебойной работы и увеличенного срока службы крепление граблин к ротору было усилено.Теперь все элементы изготовлены из более прочной стали, а болтовое соединение граблин усилено стальным сердечником.

Долговечный редуктор MasterDrive GIII

Современная сельскохозяйственная техника должна выдерживать большие нагрузки при работе с всё большей шириной захвата, а также соответствовать требованиям сельхозпроизводителей в плане надёжности и срока службы. Для валкообразователей главным в этом отношении является система привода ротора. КУН разработал редукторы полностью закрытого типа для полной защиты приводных частей и лучшего сопротивления износу. Именно в такой конструкции заключается залог успеха редуктора MASTER DRIVE GIII, невероятная прочность и долговечность обеспечивается даже при интенсивной эксплуатации.

Редуктор MASTER DRIVE GIII имеет уникальную двухступенчатую конструкцию, передача крутящего момента осуществляется конической и цилиндрической парами. Зазоры строго контролируются для повышенной надёжности и прочности узла, даже в трудных условиях работы. Следовательно, износ редуктора сведён до минимума и не требуется никакого техобслуживания. Конструкция из двух ступеней позволяет включить цилиндрические пары большего размера с большим количеством зубьев для улучшенной передачи мощности.

Безупречное копирование рельефа

Конструкция новых валкообразователей КУН разработана таким образом, чтобы обеспечить чистое валкование без попадания загрязнений, предохранение растительного покрова и высокую рабочую скорость даже на неровных участках. Если требуется в определённых условиях, роторы можно отдельно наклонить под углом в 40°, а также сместить на 75 см. Больше не надо волноваться о форме валков при проходе над ними. Редуктор MASTER DRIVE GIII: надёжный и долговечный привод роторов в различных условиях.

Два варианта систем управлени

Блок управления KGA 01C осуществляет контроль следующих функций:

- Переход из транспортного положения в рабочее и обратно,

- Регулировка ширины валка.

Индивидуальный подъём каждого ротора доступен в качестве опции.



KGA 10C содержит следующие дополнительные функции:

- Гидравлическая регулировка рабочей высоты,

- Индивидуальный подъём роторов для упрощенной работы в угловых зонах.

Гидравлический привод на широкозахватных моделях

Гидравлическая станция для моделей GA 13131 и GA 15131 устанавливается на поворотной сцепке шасси валкообразователей. Выходной вал, таким образом, всегда находится на одной оси с трактором, даже на крутых поворотах. При этом, вы можете устанавливать скорость вращения ВОМ прямо из кабины в соответствии с типом и объемом заготавливаемого корма. Кроме того, вы можете выбирать между частотой вращения 1000 (стандартный режим) и 750 (дополнительный режим) об/мин, тем самым дополнительно сокращая расходы на топливо. Наконец, гидравлический привод значительно упрощает механическую разводку и предоставляет множество возможностей для улучшения работы. Для гидравлического привода роторов требуется только одна единственная трансмиссия. Забудьте про ежедневные смазывания вспомогательных трансмиссий. Это преимущество позволяет устройству работать дольше и значительно снижает ваши расходы на техническое обслуживание.
